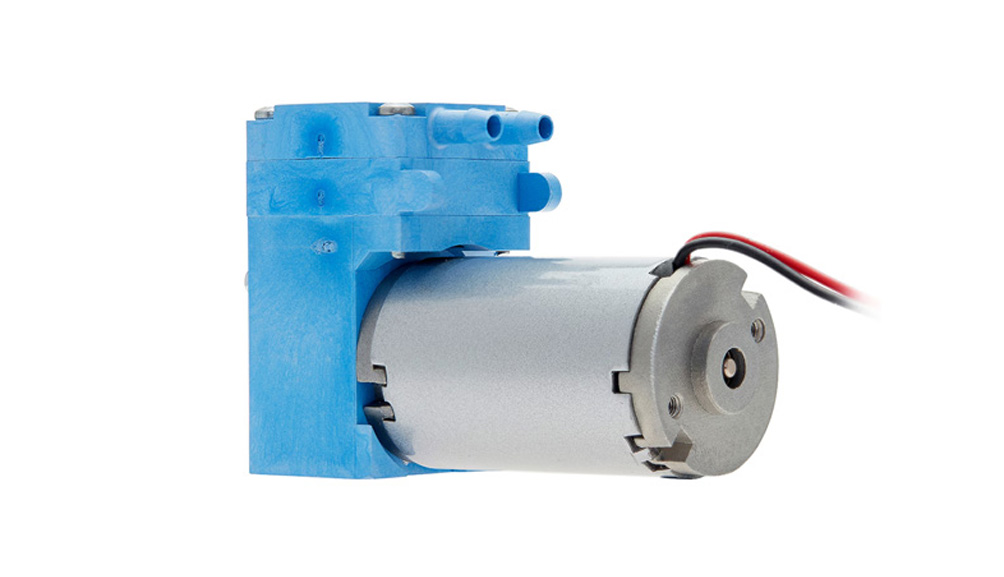

BTC – Enkel- och dubbelhuvad membranpump miniatyr för gas

BTC-serien miniatyrmembranpumpar består av borst- och borstlösa DC-motordrivna modeller med flera konfigurerbara komponentalternativ. Detta gör dem flexibla för användning i vakuum-, tryck- eller växlande vakuum-/tryckapplikationer.

Serien rekommenderas dock inte för nya konstruktioner, eftersom Parkers BTX-Connect- och BTX-Brush-serier nu har ersatt BTC.

De nya serierna erbjuder lägre vikt, reducerade vibrationer, utökade motorfunktioner och förbättrad livslängd, vilket gör dem bättre lämpade för moderna och krävande applikationer.

Brand: Parker Hannifin

Request offer

Product Overview

Produktspecifikation

Motorstyrningsalternativ: Ingen styrsignal (endast strömtillförsel)
Vikt: 6,5 oz, 184 g, 7,4 oz, 210 g, 8,8 oz, 250 g, 8,0 oz, 227 g, 11,6 oz, 330 g
Höjd: 2,14 tum, 54,3 mm, 2,98 tum, 75,7 mm
Längd: 3,05 tum, 77,5 mm, 2,90 tum, 73,5 mm, 3,22 tum, 81,7 mm, 3,37 tum, 85,7 mm, 3,35 tum, 85 mm, 2,48 tum, 73,5 mm
Bredd: 1,18 tum, 30 mm
Livslängd: > 3000 timmar, > 10000 timmar
Nominell hastighet: 4200 RPM, 3900 RPM, 3650 RPM, 3550 RPM, 3400 RPM, 4000 RPM, 3450 RPM, 3350 varv/min, 3500 varv/min, 3150 varv/min, 3100 varv/min, 3950 varv/min, 3600 varv/min, 3700 varv/min, 3800 varv/min, 3300 varv/min, 3200 varv/min
Motortyp: Järnkärna med borst, borstlös likström
Tryckklassning: 0 psi, 0 bar, 24 psi, 1,7 bar, 22,5 psi, 1,6 bar, 20 psi, 1,4 bar, 50 psi, 3,4 bar, 25 psi, 1,7 bar, 12 psi, 0,8 bar, 26 psi, 1,8 bar, 19 psi, 1,3 bar, 22 psi, 1,5 bar, 21 psi, 1,4 bar, 16 psi, 1,1 bar, 10 psi, 0,7 bar, 18 psi, 1,2 bar
Vakuumtryck: -20 tum-Hg, -508 mm-Hg, 0 tum-Hg, 0 mm-Hg, -21 tum-Hg, -533,4 mm-Hg, -16 tum-Hg, -406,4 mm-Hg, -24 tum-Hg, -609,6 mm-Hg, -18 tum-Hg, -457,2 mm-Hg, -26 tum-Hg, -660,4 mm-Hg, -15 tum-Hg, -381 mm-Hg, -12 tum-Hg, -304,8 mm-Hg
Kroppsmaterial: Vectra LCP
Membranmaterial: EPDM
Rörtyp: Ingen, parallell röranslutning, serieanslutning

Marknader

Klinisk diagnostik
Analytisk kemi
Andningsorganen
Patientbehandling
Luftkvalitetsmätning
Doftmarknadsföring

Funktioner/fördelar

Upp till 11 l/min
Lågkostnadsborstmotor och borstlös motor med lång livslängd tillgänglig
Klassens bästa högeffektiva slotless BLDC-alternativ

Användningsområden

Point of Care-diagnostik
Sårbehandling med undertryck
Kompressionsterapi
Medicinsk simulering
Doftspridning
Förebyggande av DVT
Digital bläckstråleskrivare
In vitro-diagnostik
