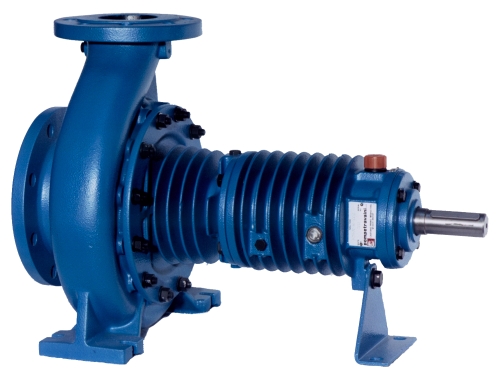

TCD-serien - Keminorm centrifugalpump för höga temperaturer ISO 2858
TCD-serien är en centrifugalpump för termisk olja och höga temperaturer. Serien finns även i TCD/SP-utförande för vegetabiliska oljor, med en anpassad tätningslösning som minskar risken för oxidation och kontaminering.
TCD-pumpserien är speciellt designad för att hantera termiska vätskor upp till 320˚C utan speciella kylsystem. I den aktiva kylversionen “XT” är det möjligt att pumpa diatermiska vätskor upp till en temperatur på 365 °C.
En speciell värmebarriärskammare, placerad mellan pumphuset och pumphjulet, blockerar värmen från den pumpade produkten. Konstruktörerna har utformat lagringen med kylflänsar för att effektivt avleda värmen från pumphuset. Tack vare denna design kan man använda en standard, enkel mekanisk tätning på ett säkert sätt.
Pumpaxeln stöds av överdimensionerade, oljesmorda kullager i C3-serien.
Pumphus och pumphjul är samma som övriga pumpar i TCH-seriens två minsta modeller.
Pumpdimensioner och egenskaper är i enlighet med ISO 2858/DIN 24256 och är detsamma som för motsvarande modeller från TCH-serien.
Konstruktionen skiljer sig från standardutförandet av TCD-serien vid den mekaniska tätningen.
En extrakammare har lagts till bakom den mekaniska tätningen. Denna kammare ansluts till en behållare med olja som är kompatibel med den pumpade vätskan. Anordningen förhindrar att luft kommer in i pumpen vid tätningshaveri och oxiderar oljan. Den minskar även risken för att olja från lagerhuset kommer in i pumphuset, eller att processvätska kommer in i lagerhuset.
- Flöden upp till 350 m³/h och tryck upp till 10 bar.
- Temperaturområde: -40 till +260 °C, beroende på tryck och materialval.
- Material: Vätskeberörda delar finns i olika kombinationer, Gjutjärn, Segjärn, AISI 316/ ASTM – CF8M, ASTM-CN7M, Incoloy 825, Hastelloy C. (Specialmaterial mot förfrågan).
- Mekaniska axeltätningar, internmonterade i en rad olika materialkombinationer enligt (ISO 3069 / UNI EN 12756).
- Anslutningarna är flänsade med UNI2223-2229 PN16-standarden.
- En rad olika tillval finns tillgängliga: ATEX utförande mm.
Vi har ett stort urval av slitdetaljer till flertalet fabrikat av pumpar och ventiler för hygieniska applikationer.
Vi erbjuder service och underhåll av pumpar för att säkerställa optimal prestanda och livslängd. Skicka in din pump till oss – vi ser till att den fungerar som den ska.
