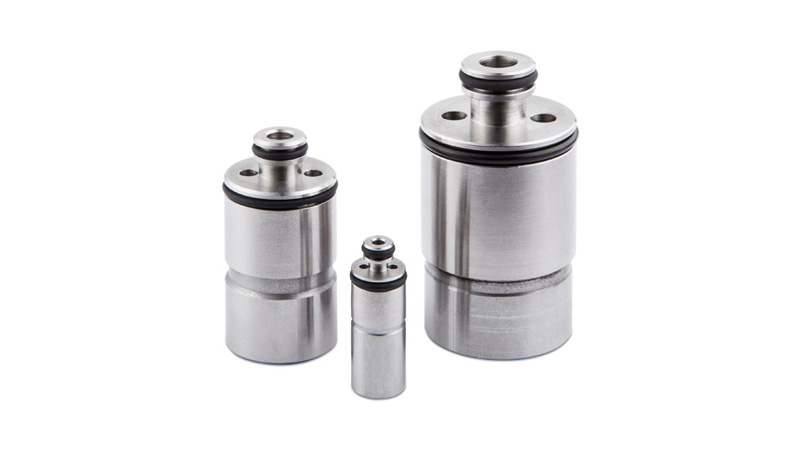

Mikroproportionell ventil
Spider μProp är en serie mikroproportionella ventiler som bygger på Spider-teknologin och är utvecklade för precis reglering av flöde eller tryck för gaser och vätskor. Ventilerna kan styras med likström eller PWM och kan användas i både öppna och slutna reglerkretsar.
Den kompakta patronkonstruktionen gör ventilerna enkla att integrera i olika system. Spider μProp lämpar sig för precisionsdosering i kritiska applikationer där hög noggrannhet, lång livslängd och stabil reglering är viktiga krav. Serien används bland annat inom respiratoriska applikationer, bränslecellsystem och elektroniska flödesregulatorer.
Ventilerna har ett plant ankare som rör sig mellan ventilsätet och solenoiden. Ankaret är monterat tillsammans med en plan fjäder som pressar det integrerade tätningselementet mot ventilsätet när ventilen är strömlös. Konstruktionen möjliggör friktionsfri rörelse, hög livscykelprestanda och jämn reglering under produktens hela livslängd.
Spider μProp är verkliga proportionalventiler där ankarslaget, och därmed flödet, kan varieras genom den applicerade spolströmmen.
I kombination med en flödes- eller trycksensor och en PID-reglerkrets kan Spider μProp användas för kontinuerlig reglering av gaser eller vätskor.
Noggrannhet och repeterbarhet
Den patenterade konstruktionen möjliggör jämn drift och stabil rörelse hos ankaret. Detta gör att ventilerna kan reglera flödet kontinuerligt med mycket hög repeterbarhet under hela sin livslängd.
Säkerhet
Varje ventil ställs automatiskt in, kalibreras och kontrolleras under produktionsprocessen. Detta bidrar till hög driftsäkerhet och gör ventilerna lämpliga även för mycket kritiska applikationer, exempelvis kuvöser för spädbarn.
Systemintegration
Den låga energiförbrukningen och den kompakta konstruktionen gör Spider μProp väl lämpad för portabla enheter och applikationer där utrymme och energieffektivitet är viktiga faktorer.
- Tätningsmaterial: FKM
- Elektrisk anslutning: Wire 80 mm
- Driftspänning: 12 V / 24 V
- Temperaturintervall: -10 C till +50 C
- Media: luft, neutrala gaser och neutrala
- Duty cycle: upp till 100 %
- Drifttryck: 0 till 10 bar
- Material: Rostfritt stål
- 2-vägs proportionalventil
- Direktverkade sätesventil
- Platt ankardrift
- Friktionsfri rörelse
- Lång livslängd (100 miljoner cykler)
- Kompakt Design och mycket snabb respons
- Rostfritt stål
