VARIVENT® Reglerventil
VARIVENT®-systemets modulära konstruktion erbjuder många olika tillval för optimal anpassning av ventilen till processen. Sortimentet omfattar två olika ventiltyper.

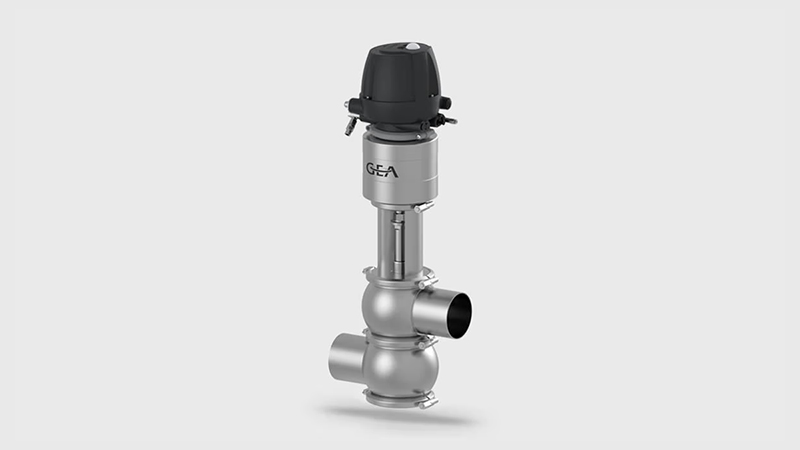

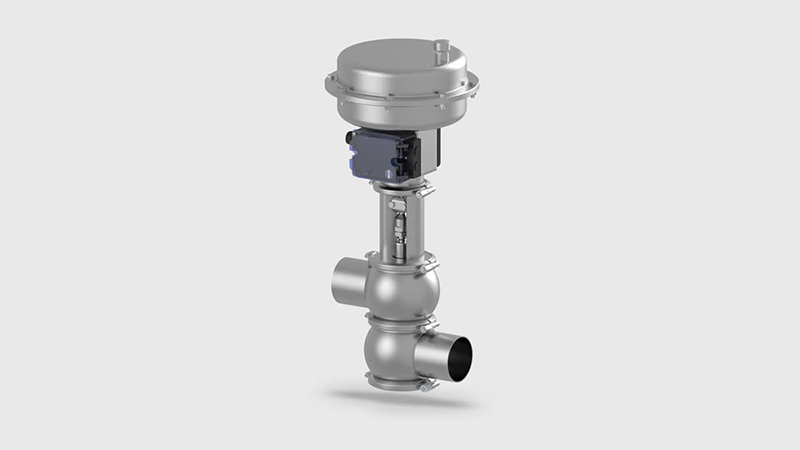

Typ S har ett membranmanöverdon och en lägesställare, medan reglerventilen av typ P är utrustad med ett VARIVENT® luft-/fjädermanöverdon och en T.VIS® P-15 lägesställare.
VARIVENT®-reglerventiler finns i två utföranden. Medan typ S använder ett membranmanöverdon i kombination med en lägesställare, är typ P utrustad med ett VARIVENT® luft-/fjädermanöverdon och lägesställaren T.VIS® P-15. De båda varianterna skiljer sig endast åt i manöverdonets utförande. Alla komponenter baseras på VARIVENT®-modulsystemets princip. Detta ger möjlighet att senare konvertera antingen typ S- eller typ P-reglerventilen till den andra ventiltypen.
Reglerventilen av typ S är konstruerad för snabba, högprecisa processregleringar. På grund av en annan funktionsprincip arbetar reglerventilen av typ P med något lägre hastighet. Det är inte möjligt att göra en avgränsning mellan enkla och svåra regleringsuppgifter eller tillämpningar, eftersom regleringskvaliteten alltid måste bedömas individuellt i samband med den överordnade processregleringen. De båda serierna kan dock differentieras utifrån sina alternativ. Processrelaterade krav på ventilen kan ha en avgörande inverkan på valet.
Reglerventilen av typ S är konstruerad för snabba, högprecisa processregleringar. På grund av en annan funktionsprincip arbetar reglerventilen av typ P med något lägre hastighet. Det är inte möjligt att göra en avgränsning mellan enkla och svåra regleringsuppgifter eller tillämpningar, eftersom regleringskvaliteten alltid måste bedömas individuellt i samband med den överordnade processregleringen. De båda serierna kan dock differentieras utifrån sina alternativ. Processrelaterade krav på ventilen kan ha en avgörande inverkan på valet.
| Specifikation | Type S | Type P |
|---|---|---|
| Actuator type | Diaphragm actuator | VARIVENT® air/spring actuator |
| Positioner | Samson positioner | T.VIS® P-15 |
| Pressure gauge for air pressure | v | – |
| Emergency handwheel | v | – |
| Protection class | IP66 NEMA 4X | IP 66 / IP 67 / IP 69K |
| ATEX approvals | v | – |
| Pneumatic command variable | v | – |
| BUS / HART communication | v | – |
| Position transmitter 4-20mA | Optional | Standard |
| Troubleshooting functions | v | – |
| Split range | v | – |
- Beprövad tätningsteknik
- VARIVENT®-hus utan dödzon
- Maximal rengöringseffektivitet
- Låga reservdelslager
- Positionerare för en mängd olika krav
Reglerventiler fungerar som ställdon i reglerkretsar. I denna process fungerar den specifika reglerventilen som en strypventil som ställer in önskad flödeshastighet genom att ändra tryckförlusten i en rörledning.
Den linjära eller lika procentuella reglerkonan och motsvarande ventilsäte är placerade i det helt rengöringsbara VARIVENT®-huset utan döda zoner. Den utbytbara sätesringen med tillhörande reglerkon gör det möjligt att välja mellan flera KVS-värden (= flödeskoefficient) per nominell bredd. Efterföljande justeringar vid förändrade driftsförhållanden kan göras när som helst. Alla reglerkoner finns i versioner med mjuk eller metallisk tätning.
Den öppna lanternan gör det enkelt att upptäcka eventuella läckage på grund av en defekt spindeltätning.
Avtagbara klämförband mellan de enskilda modulerna möjliggör snabb montering och underhåll av reglerventilen. Ventilerna finns i båda effektiva riktningarna, fjäderstängande (NC) och fjäderöppnande (NO).
Positionsregulatorer bestämmer ventilens slag med hög noggrannhet; en mängd olika utföranden möjliggör idealisk integration i processstyrningen.
Kravet på strikt efterlevnad av standarder inom livsmedelsproduktion innebär att reglerventiler måste konstrueras så att de uppfyller livsmedels- och dryckesindustrins högsta hygienkrav.
Vid tillverkning av läkemedel inom läkemedelsindustrin, i kemiska processystem eller vid teknisk användning av enzymer, celler och mikroorganismer skulle även kontaminering äventyra processresultaten. Därför krävs användning av reglerventiler utan döda zoner, som kan rengöras effektivt och utan att lämna rester.
VARIVENT®-ventiler möjliggör bakteriefria processer. Reglerventilerna uppfyller höga hygienkrav och möjliggör rengöring av rör enligt det effektiva CIP- eller SIP-förfarandet.
Reglerventiler används för tryckreglering, flödeskontroll eller för blandning av vätskor. Typiska tillämpningar är: Temperaturreglering i värmeväxlare, tryckreglering i tankar, luftning av vört eller dosering av en mängd olika medier. Det finns ett antal olika reglerventiler som är anpassade till olika regleringsuppgifter.
- Modular design for flexible adaptation to application conditions
- Linear and equal percentage control cones
- Soft- or metal-sealing valve discs
- Low maintenance and assembly due to detachable clamp connections
- Positioner for a large variety of requirements
