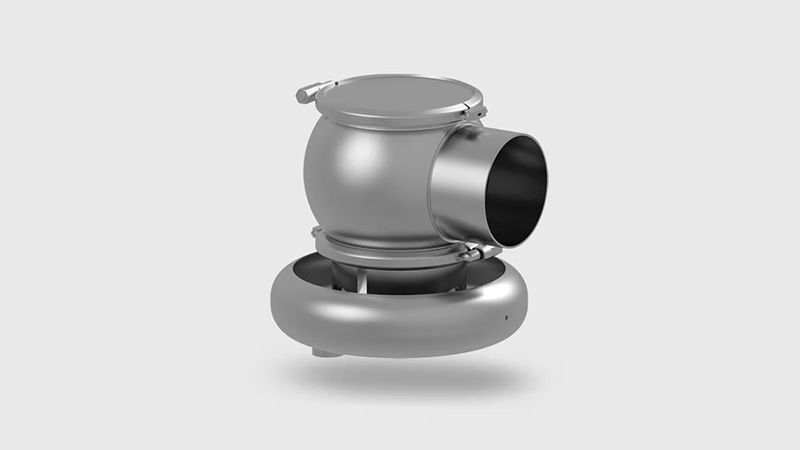

VARIVENT® Vakuumventil
VARIVENT® vakuumventiler är konstruerade för att hygieniskt skydda tankar mot vakuum. Skyddet är redan garanterat när vakuumet överstiger -2,5 mbar. För att minimera rengöringsarbetet och skydda ventiltallriken mot fastbränning är sätesringen belagd med en non-stick-beläggning.
Alla elastomertätningar som används är FDA-godkända. VARIVENT® vakuumventiler kräver endast en snabb responstid när vakuumförhållanden uppstår. Dessutom har de en säker tätning vid övertrycksförhållanden.
- Optimerat skydd mot förorenande partiklar
- Idealisk kombination med VARITOP® tanksäkerhetssystem
- Snabb reaktionstid
- Extra utrustning
Den hydrauliska dimensioneringen av vakuumventiler baseras alltid på fri tömning. Vakuumskydd vid varm- eller kallrengöring beaktas inte.
Om vakuum uppstår i tanksystemet lyfts ventiltallriken av vakuumet. Den inkommande luften strömmar genom ventilen från botten till toppen. Detta ger ett optimerat skydd mot föroreningar orsakade av inträngande förorenande partiklar. Ventilen är självdränerande.
Funktionen hos VARIVENT®-vakuumventilen kan valfritt utökas med en närhetsbrytare, ett pneumatiskt lyftmanöverdon och en värmare.
VARIVENT® vakuumventiler används oftast i kombination med VARITOP® tanksäkerhetssystem. Detta gör bryggeriindustrin till det huvudsakliga användningsområdet.
Den valfria värmaren säkerställer full funktionalitet även under fryspunkten, vilket möjliggör bekymmersfri användning utomhus. Endast ett skydd mot väder och vind behövs
Heater
Uppvärmning av vakuumventilen rekommenderas när temperaturen kan nå fryspunkten. Det säkerställer att ventiltallriken inte fryser fast i ventilsätet.
Spänning: 24 V AC, effekt: 20 W
Pneumatic Lifting Actuator (type A)
Det pneumatiska lyftaktuatorn lyfter ventiltallriken under tankens CIP för att ytterligare rengöra ventilsätet. Förutom ventilhuset rengörs även sätet och packningsytorna. Det pneumatiska lyftaktuatorn kan även installeras i efterhand.
Feedback (type E)
Närhetsbrytaren detekterar ventilens position som normalt är stängd. Så snart ventiltallriken lämnar den icke-aktiverade positionen bryts kontaktbrytaren.
Two types of proximity switches are available
Närhetsbrytare 24 V DC M18x1 för typ E
2-trådsanslutning
3-trådsanslutning
Pneumatic Lifting Actuator and Feedback (type R)
Typ R kombinerar den pneumatiska lyftaktuatorn typ A och närhetsbrytaren typ E. Funktion och tillämpning, se typ A och typ E.
Vakuumventil VARIVENT®, typ V Mer information finns i katalogen.
| Technical Data of the Standard Version | |
|---|---|
| Material in contact with the product | 1.4404 / AISI 304 |
| Material not in contact with the product | 1.4301 / AISI 304 |
| Seal material in contact with the product | EPDM, FKM, HNBR |
| Ambient temperature | 0 to 45°C |
| Air supply pressure | Min. 4 bar (58 psi) Max. 8 bar (116 psi) |
| Product pressure | Max. 6 bar (87 psi) |
| Surface in contact with the product | DN, OD Ra ≤ 0,8 µm IPS Ra ≤ 1,2 µm |
| External housing surface | Matte blasted |
| Actuator type | Pneumatic actuator air / spring |
| Connection fittings | Welding end |
| Identification | Adhesive ID tag |
